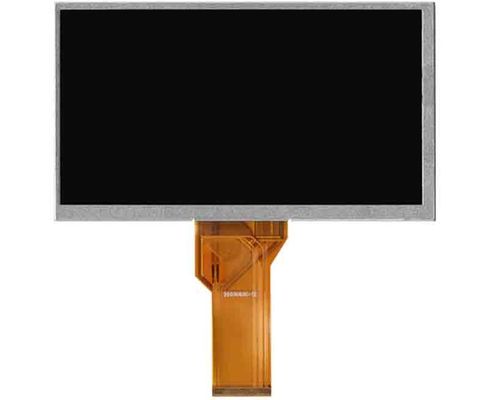

Produktdetails:
|
| Marke: | INNOLUX | Diagonale Größe: | 7,0" |
|---|---|---|---|
| Entschließung: | 1024 (RGB) ×600, WSVGA 169PPI | Aktivbereich: | 153,6 (W)×90 (H) Millimeter |
| Lichtvermögen: | 500 cd-/m² (Art.) | Blickwinkel: | 75/75/70/75 (Typ) |
| Max. Bewertungen: | Speichertemperatur: -30 ~ 80 °C Betriebstemperatur: -30 ~ 80 °C |
| Grundlegende Informationen: | Marke | Modell | Typ | Modell Alias |
|---|---|---|---|---|
| ZJ070NA-01P | a-Si TFT-LCD, LCM | - | ||
| Zuverlässigkeit: | RoHS | Betriebstemperatur | Speichertemperatur | Schwingungswiderstand |
| -30 ~ 80 °C | -30 ~ 80 °C |
| Größe des Panels: | 70,0 Zoll | |||
|---|---|---|---|---|
| Pixelmerkmale: | Entschließung | Pixel-Anordnung | Punktpitch (W × H) | Pixel Pitch (W × H) |
| 1024 ((RGB) × 600, WSVGA | RGB-Streifen | 0.050 × 0,150 mm | 0.150 × 0,150 mm [169PPI] | |
| Mechanische Größe: | Aktivfläche (W × H) | Bezelfläche (W × H) | Umrissdimension (W × H) | Umrisstiefe |
| 153.6 × 90 mm | 156.4 × 92,8 mm | 1650,75 × 105,39 mm | 40,80 ± 0,3 mm | |
| Ausführliche Merkmale: | Formular-Stil | Bildverhältnis | Orientierung | Form-Stil |
| Flachrechteck | 17:10 (W: H) | Landschaftsart | ||
| Festsetzung: | Ohne | |||
| Weitere Merkmale: | Abdeckung der Platte | Gewicht | Oberfläche | |
| - | 156 g | Blendung (Haze 0%) | ||
| Grundlegende Informationen: | Helle | Betriebsmodus | Kontrastverhältnis |
|---|---|---|---|
| 500 cd/m2 (Typ.) | TN, normalerweise weiß, übertragbar | 7001 (Typ) (Übertragbar) | |
| Blickwinkel (L/R/U/D) | Sichtrichtung | Reaktionsgeschwindigkeit | |
| 75/75/70/75 (Typ) | Um 6 Uhr. | 10/15 (Typ.) ((Tr/Td) (ms) | |
| Anzeigefarbe: | Farbtemperatur | Farbmenge | Weiße Farbe |
| 6638K | 262K/16.7M (6-Bit / 6-Bit + Hi-FRC) | X:0.310" Y:0.330 | |
| Lumenzvariation: | 1.33/1.43 (Typ/Max.) | ||
| Signal elektrisch: | Aktueller Eingang | Spannungseingang | Verbrauch | |||
|---|---|---|---|---|---|---|
| 38/20/0.25/0.25mA (Typ.) ((IDVDD/IAVDD/IGH/IGL) | 3.3/11.0/20.0/-6.8V (Typ.) ((DVDD/AVDD/VGH/VHL) | 0.35W (Typ.) | ||||
| Benutzeroberfläche: | Position | Typ | Schnittstelle | |||
| - | FPC | LVDS (1 ch, 6/8-Bit) | ||||
| Signaloberfläche: | Marke | Modell | Betrag | Schraubschnupfen | Schrauben | Zuweisung von Pins |
| 1 Stück | 0.5 mm | 40 Stifte | ||||
| Hintergrundbeleuchtung Eigenschaften: | Typ | Position | Form | Betrag | Leben (Stunden) | Ersatz |
|---|---|---|---|---|---|---|
| WLED | Typ der Randleuchte | - | - | 15K (Typ.) | - | |
| WLED elektrisch: | Aktueller Eingang | Spannungseingang | Verbrauch | |||
| 240/300mA (Typ/Max.) | 9.9/10.5V (Typ/Max.) | 2.38W (Typ.) | ||||
| Benutzeroberfläche: | Position | Typ | WLED-Treiber | |||
| - | In der Signaloberfläche enthalten | - Nein. | ||||
Die Pixel sind in RGB-Vertikalstreifen angeordnet. Mechanische Details sind 153,6 × 90 × H, Konturgröße 165,75 × 105,39 × H, Sichtfläche 156.4 ((W) × 92.8 ((H) mm, mit Oberflächenbehandlung von Glare (Haze 0%), Nettogewicht von 156g. Als TN, normalerweise weißes, übertragbares LCM-Produkt kann ZJ070NA-01P 500 cd/m2 Anzeigehelligkeit 700:1 Transmissionskontrastverhältnis, 75/75/70/75 (Typ.) ((CR≥10) (L/R/U/D) Blickwinkel, beste Blickrichtung um 6 Uhr und Antwortzeit von 10/15 (Typ.) ((Tr/Td) ms.Die Graustufe oder die Helligkeit des Unterpixels wird mit einem 6-Bit / 6-Bit + Hi-FRC Graustufensignal für jeden Punkt bestimmt, so dass eine Farbpalette von 262K/16.7M Farben, auch mit Leistung von Farbspektrum 70% (NTSC).Dieses Produkt übernahm WLED als sein Hintergrundbeleuchtungssystem, das als Edge-Licht-Typ platziert wurde und eine Lebensdauer von 15K Stunden hatZJ070NA-01P nutzt LVDS (1 ch, 6/8-Bit) als Signal-Eingabe-System, das durch 40 Pins FPC mit einer Stromversorgungsspannung von 3,3/11.0/20 verbunden ist.0/-6.8V (Typ.) (DVDD/AVDD/VGH/VHL).
