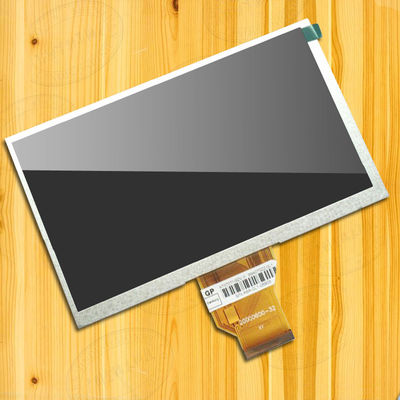

Produktdetails:
|
| Marke: | INNOLUX | Diagonale Größe: | 7.0" |
|---|---|---|---|
| Entschließung: | 1024 (RGB) ×600, WSVGA 170PPI | Aktivbereich: | 154,214 (W)×85.92 (H) Millimeter |
| Helle: | 500 cd-/m² (Art.) | Blickwinkel: | 80/80/60/70 (Typ) |
| Umwelt: | Betriebstemperatur: -20 ~ 70 °C; Lagertemperatur: -30 ~ 80 °C |
| Grundlegende Informationen: | Hersteller | Modell der Platte | Typ der Platte | Alias |
|---|---|---|---|---|
| Die in Absatz 1 genannten Bedingungen gelten nicht. | a-Si TFT-LCD, LCM | - | ||
| Umwelt: | RoHS-Staat | Betriebs-Temp. | Speichertemperatur. | Schwingungsgrad |
| -20 ~ 70 °C | -30 ~ 80 °C |
| Grundlegende Informationen: | Lichtdichte (cd/m2) | Blickwinkel (L/R/U/D) | Reaktionszeit (ms) |
|---|---|---|---|
| 500 (Typ.) | 80/80/60/70 (Typ) | 10/15 (Typ) (Tr/Td) | |
| Beste Sicht auf | Anzeigemodus | Kontrastverhältnis | |
| Um 6 Uhr. | TN, normalerweise weiß, übertragbar | 800: 1 (Typ.) (Übertragbar) | |
| Anzeigefarbe: | Farbtemperatur | Anzeigen von Farben | Weiße Koordinate |
| 6638K | 262K/16.7M (6-Bit / 8-Bit) | X:0.310" Y:0.330 | |
| Weiße Variante: | 1.33/1.43 (Typ/Max.) | ||
| Größe des Panels: | 7.0" | |||
|---|---|---|---|---|
| Pixelmerkmale: | Pixelformat | Pixelkonfiguration | Pixel Pitch (mm) | Punktlänge (mm) |
| 1024 ((RGB) × 600 [WSVGA] | RGB-Streifen | 0.1506 × 0,1432 [170PPI] | 0.0502 mal 0.1432 | |
| Mechanische Größe: | Aktivfläche (mm) | Bezelfläche (mm) | Ausmaß der Umrisse (mm) | Umrisstiefe (mm) |
| 154.214(H) × 85.92(V) | 157.21(H) × 89.49(V) | 164.9 ((H) × 100 ((V) | 40,8 ± 0,3 mm | |
| Ausführliche Merkmale: | Formfaktor | Orientierung | Bildverhältnis | Form-Stil |
| Flachrechteck | Landschaftsart | 16- Ich habe keine Ahnung. | ||
| Montage: | Ohne | |||
| Weitere Angaben: | Gewicht | Abdeckung der Platte | Behandlung | |
| 1350 g (Typ.) | - | Festbeschichtung | ||
| Eigenschaften der Leuchte: | Typ | Position | Anzahl | Form | Leben (Stunden) | Lampenwechsel |
|---|---|---|---|---|---|---|
| WLED | Typ der Randleuchte | - | - | 20K ((Min.) | - | |
| WLED elektrisch: | Spannungsversorgung | Aktuelles Angebot | Macht | |||
| 8.4/9.9/10.2V (Typ/Max.) | 265 mA (Typ.) | 2.62W (Typ.) | ||||
| Benutzeroberfläche: | Position | Hintergrundbeleuchtung | Typ | |||
| - | - Nein. | In der Signaloberfläche enthalten | ||||
| Panel-Antriebs-Elektro: | Spannungsversorgung | Aktuelles Angebot | Macht | |||
|---|---|---|---|---|---|---|
| 3.3/12/15/-10V (Typ.) ((DVDD/AVDD/VGH/VGL) | 35/20/0.4/0.8mA (Typ.) ((DIDD/AIDD/IGH/IGL) | 0.4W (Typ.) | ||||
| Benutzeroberfläche: | Position | Signal | Typ | |||
| - | LVDS (1 ch, 6/8-Bit) | FPC | ||||
| FPC-Detail: | Marke | Modell | Schraubschnupfen | Anzahl der Pins | Anzahl | Ausstattung |
| 0.5 mm | 40 Stifte | 1 Stück | ||||

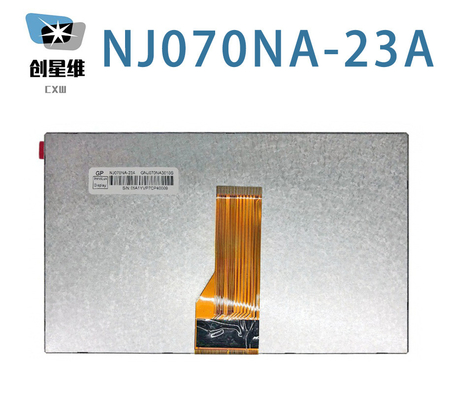

Die Pixel sind in RGB-Vertikalstreifen angeordnet. Mechanische Details sind 154,214 × 85,92 × H, Konturgröße 164,9 × W × 100 × H, Sichtfläche 157.21 ((W) × 89.49(H) mm, mit Oberflächenbehandlung aus harter Beschichtung, Nettogewicht 1350g (Typ). Als TN, normalerweise weißes, übertragbares LCM-Produkt kann NJ070NA-23A 500 cd/m2 Bildschirmhelligkeit 800:1 Transmissionskontrastverhältnis, 80/80/60/70 (Typ.) ((CR≥10) (L/R/U/D) Blickwinkel, beste Blickrichtung um 6 Uhr und Reaktionszeit von 10/15 (Typ.) ((Tr/Td) ms.Die Graustufe oder die Helligkeit des Unterpixels wird mit einem 6-Bit / 8-Bit-Graustufensignal für jeden Punkt bestimmtDieses Produkt übernahm WLED als Hintergrundbeleuchtungssystem, das als Edge-Lichttyp platziert wurde und eine Lebensdauer von 20K Stunden hat,Zusätzlich ist ein externer Hintergrundbeleuchtungstreiber erforderlich. NJ070NA-23A verwendet LVDS (1 ch, 6/8-Bit) als Signal-Eingabe-System, das durch 40 Pins FPC mit einer Stromversorgungsspannung von 3,3/12/15/-10V (Typ.) ((DVDD/AVDD/VGH/VGL) verbunden ist.
