Produktdetails:
|
| Marke: | Chimei Innolux | Diagonale Größe: | 8,0" |
|---|---|---|---|
| Entschließung: | 1024 (RGB) ×600, WSVGA 148PPI | Aktivbereich: | 176,64 (W)×99.36 (H) Millimeter |
| 176,64 (W)×99.36 (H) Millimeter: | 192,8 (W)×116.9 (H) ×6.7 (D) Millimeter | HELLEN: | 500 cd-/m² (Art.) |
| Blickwinkel: | 75/75/70/75 (Typ) | Umwelt: | Betriebstemperatur: -20 ~ 80 °C; Lagertemperatur: -30 ~ 80 °C |
| Grundlegende Informationen: | Marke | Modell | Typ | Modell Alias |
|---|---|---|---|---|

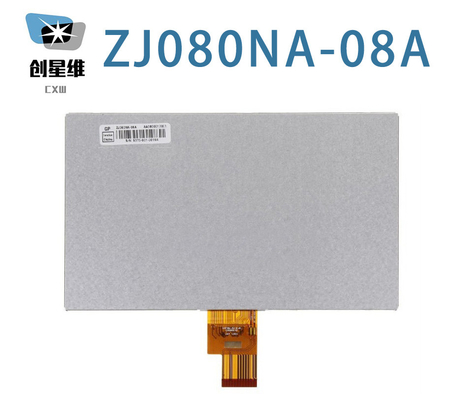

| ZJ080NA-08A | a-Si TFT-LCD, LCM | - | ||
| Zuverlässigkeit: | RoHS | Betriebstemperatur | Speichertemperatur | Schwingungswiderstand |
| -20 ~ 80 °C | -30 ~ 80 °C |
| Größe des Panels: | 80,0 Zoll | |||
|---|---|---|---|---|
| Pixelmerkmale: | Entschließung | Pixel-Anordnung | Punktpitch (W × H) | Pixel Pitch (W × H) |
| 1024 ((RGB) × 600, WSVGA | RGB-Streifen | 00,0575 × 0,1656 mm | 0.1725×0,1656 mm [148PPI] | |
| Mechanische Größe: | Aktivfläche (W × H) | Bezelfläche (W × H) | Umrissdimension (W × H) | Umrisstiefe |
| 1760,64 × 99,36 mm | 1790,84 × 103,16 mm | 192.8 × 116,9 mm | 6.4±0,3 mm | |
| Ausführliche Merkmale: | Formular-Stil | Bildverhältnis | Orientierung | Form-Stil |
| Flachrechteck | 16:9 (W: H) | Landschaftsart | ||
| Weitere Merkmale: | Abdeckung der Platte | Gewicht | Oberfläche | |
| - | 0.23Kg (Typ.) | |||
| Größe des Panels: | 80,0 Zoll | |||
|---|---|---|---|---|
| Pixelmerkmale: | Entschließung | Pixel-Anordnung | Punktpitch (W × H) | Pixel Pitch (W × H) |
| 1024 ((RGB) × 600, WSVGA | RGB-Streifen | 00,0575 × 0,1656 mm | 0.1725×0,1656 mm [148PPI] | |
| Mechanische Größe: | Aktivfläche (W × H) | Bezelfläche (W × H) | Umrissdimension (W × H) | Umrisstiefe |
| 1760,64 × 99,36 mm | 1790,84 × 103,16 mm | 192.8 × 116,9 mm | 6.4±0,3 mm | |
| Ausführliche Merkmale: | Formular-Stil | Bildverhältnis | Orientierung | Form-Stil |
| Flachrechteck | 16:9 (W: H) | Landschaftsart | ||
| Weitere Merkmale: | Abdeckung der Platte | Gewicht | Oberfläche | |
| - | 0.23Kg (Typ.) | |||
| Signal elektrisch: | Aktueller Eingang | Spannungseingang | Verbrauch | |||
|---|---|---|---|---|---|---|
| 38/21/0.3/0.29mA (Typ.) ((IDD/AIDD/IGH/IGL) | 3.3/11.0/20.0/-6.8V (Typ.) ((VDD/AVDD/VGH/VHL) | 0.39W (Typ.) | ||||
| Benutzeroberfläche: | Position | Typ | Schnittstelle | |||
| - | FPC | LVDS (1 ch, 8-Bit) | ||||
| Signaloberfläche: | Marke | Modell | Betrag | Schraubschnupfen | Schrauben | Zuweisung von Pins |
| 1 Stück | 0.5 mm | 40 Stifte | ||||
| Hintergrundbeleuchtung Eigenschaften: | Typ | Position | Form | Betrag | Leben (Stunden) | Ersatz |
|---|---|---|---|---|---|---|
| WLED | Typ der Randleuchte | - | - | 20K (Typ.) | - | |
| WLED elektrisch: | Aktueller Eingang | Spannungseingang | Verbrauch | |||
| 360/420mA (Typ/Max.) | 9.9/10.5V (Typ/Max.) | 3.56W (Typ.) | ||||
| Benutzeroberfläche: | Position | Typ | WLED-Treiber | |||
| - | In der Signaloberfläche enthalten | - Nein. | ||||
Die Pixel sind in RGB-Vertikalstreifen angeordnet. Mechanische Details: Aktivfläche 176,64 × 99,36 mm, Umrissgröße 192,8 × 116,9 × 6,7 mm, Sichtfläche 179.84 ((W) × 103.16(H) mm, Nettogewicht 0,23Kgs (Typ.). Als TN, Normal White, Transmissive LCM Produkt kann ZJ080NA-08A 500 cd/m2 Bildschirmhelligkeit 700:1 Transmissive Kontrastverhältnis, 75/75/70/75 (Typ.) (CR≥10) (L/R/U/D) Blickwinkel, die optimale Sichtrichtung um 6 Uhr und eine Reaktionszeit von 10/20 (Typ.) ((Tr/Td) ms. Die Graustufe oder die Helligkeit des Subpixels wird für jeden Punkt mit einem 8-Bit-Graustufensignal bestimmt,so eine Palette von 16.7M Farben, auch mit Leistung von Farbspektrum 70% (NTSC). Dieses Produkt hat WLED als Hintergrundbeleuchtungssystem übernommen, das als Edge-Lichttyp platziert wurde und eine Lebensdauer von 20K Stunden hat,Zusätzlich ist ein externer Hintergrundbeleuchtungstreiber erforderlich. ZJ080NA-08A verwendet LVDS (1 ch, 8-Bit) als Signal-Eingabe-System, das durch 40 Pins FPC mit einer Stromversorgungsspannung von 3.3/11.0/20.0/-6.8V (Typ.) ((VDD/AVDD/VGH/VHL) verbunden ist.
