Produktdetails:
|
| Marke: | BOE | Diagonale Größe: | 10,1“ |
|---|---|---|---|
| Entschließung: | 1280 (RGB) ×800, WXGA 149PPI | Umriss Dim.: | 233.2(H) × 152.9(V) × 10.4(D) mm |
| Lichtvermögen: | 400 cd/m2 (Typ.) | Blickwinkel: | 85/85/85/85 (Typ) |
| Umwelt: | Betriebstemperatur: -20 ~ 70 °C; Lagertemperatur: -30 ~ 80 °C |
| Grundlegende Informationen: | Markenbezeichnung | Modellbezeichnung | Typ | Modell Alias |
|---|---|---|---|---|
| Einheit für die Bereitstellung von Fahrzeugen | a-Si TFT-LCD, LCM | - | ||
| Höchstratings: | RoHS | Betriebstemperatur | Speichertemperatur | Schwingungsgrad |
| -20 ~ 70 °C | -30 ~ 80 °C |
| Bildschirmgröße: | 10.1" | |||
|---|---|---|---|---|
| Pixelmerkmale: | Anzahl der Pixel | Pixelformat | Punkthöhe (H × V) | Pixel Pitch (H × V) |
| 1280 (RGB) × 800, WXGA | RGB-Streifen | 00,0565 × 0,1695 mm | 0.1695×0.1695 mm [149PPI] | |
| Mechanische Größe: | Anzeigefläche (H × V) | Einheit für die Anlage (H × V) | Gesamtgröße (H × V) | Gesamttiefe |
| 216.96 × 135,6 mm | 219.4 × 138,0 mm | 233.2 × 152,9 mm | 6.7/10.4 (Typ/Max.) mm | |
| Ausführliche Merkmale: | Formularform | Das Aspektverhältnis (H:V) | Orientierung | Form-Stil |
| Flachrechteck | 16:10 | Landschaftsart | ||
| Andere Spezifikationen: | Masse | Abdeckung der Platte | Oberflächenbehandlung | |
| 505 g (Typ.) | - | - | ||
| Löcher und Klammern: | Seitenbefestigungslöcher (4-M2) auf der linken und rechten Lünette | |||
| Grundlegende Informationen: | Lichtvermögen | Arbeitsmodus | Kontrastverhältnis |
|---|---|---|---|
| 400 cd/m2 (Typ.) | ADS, normalerweise schwarz, übertragbar | 9001 (Typ) (Übertragbar) | |
| Gute Sicht auf | Blickwinkel | Reaktionszeit | |
| Symmetrie | 85/85/85/85 (Typ) | 30 (Typ.) ((Tr+Td) (ms) | |
| Anzeigefarbe: | Farbtemperatur: | Unterstützungsfarbe | Farbkoordinate |
| 6485K | 16.2M (6-Bit + FRC) | X:0.313" Y:0.329 | |
| 1931 Farbspektrum: | NTSC-Verhältnis | sRGB-Abdeckung | Adobe RGB-Abdeckung |
| 48% | 68% | 51 Prozent | |
| Abdeckung von DCI-P3 | Abdeckung von Rec.2020 | Anmerkungen | |
| 50% | 36% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Weiße Einheitlichkeit: | 1.54/1.67 (Typ/Max.) | ||
| Übertragbarkeit: | 50,4% (Typ.) | ||
| Hintergrundlicht Eigenschaften: | Typ | Position | Leben (Stunden) | Betrag | Form | Ersatz |
|---|---|---|---|---|---|---|
| WLED | Typ der Randleuchte | 30K ((Min.) | - | - | - | |
| WLED elektrisch: | Eingangsspannung | Eingangsstrom | Stromverbrauch | |||
| 12 ± 0,5 V | Bei der Prüfung der Leistung sind die folgenden Anforderungen zu beachten: | 2.6W (Typ.) | ||||
| Benutzeroberfläche: | WLED-Fahrerstaat | Körperlicher Typ | Position der Schnittstelle | |||
| - Nein. | Verbindungsstück | - | ||||
| Interface-Detail | Markenbezeichnung | Modellbezeichnung | Betrag | Schrauben | Schraubschnupfen | Pin-Konfiguration |
| 1 Stück | 6 Stifte | |||||
| Signal elektrisch: | Eingangsspannung | Eingangsstrom | Stromverbrauch | |||
|---|---|---|---|---|---|---|
| 3.3V (Typ.) | 250/330mA (Typ/Max.) | 0.8/1.1W (Typ/max.) | ||||
| Benutzeroberfläche: | Typ des Signals | Körperlicher Typ | Position der Schnittstelle | |||
| LVDS (1 ch, 8-Bit) | Verbindungsstück | - | ||||
| Interface-Detail: | Markenbezeichnung | Modellbezeichnung | Betrag | Schrauben | Schraubschnupfen | Pin-Konfiguration |
| HRS | DF19G-20P-1H ((56) | 1 Stück | 20 Stifte | 1.0 mm | ||

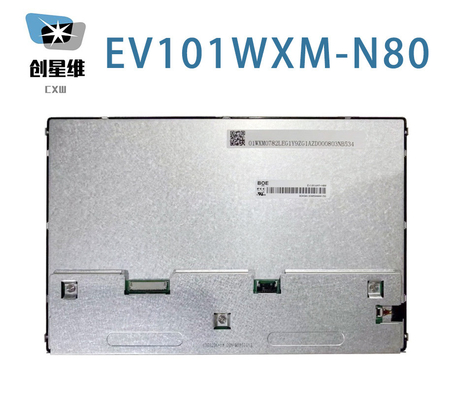

Die Pixel sind in RGB-Vertikalstreifen angeordnet. Mechanische Details: Aktivfläche 216,96 × 135,6 × H, Umrissgröße 233,2 × 152,9 × H, Sichtfläche 219.4 ((W) × 138.0(H) mm, Nettogewicht 505g (Typ.). Als ADS, Normalerweise Schwarz, Übertragbares LCM-Produkt kann EV101WXM-N80 eine 400 cd/m2 hohe Bildschirmhelligkeit 900:1 übertragbares Kontrastverhältnis, 85/85/85/85 (Typ.) (CR≥10) (L/R/U/D) Blickwinkel, die beste Blickrichtung auf Symmetrie, und eine Reaktionszeit von 30 (Typ.) ((Tr+Td) ms. Die Graustufe oder die Helligkeit des Subpixels wird mit einem 6-Bit- + FRC-Graustufensignal für jeden Punkt bestimmt,so eine Palette von 16.2M Farben, auch mit Leistung von Farbspektrum 48% (NTSC). Dieses Produkt hat WLED als Hintergrundbeleuchtungssystem übernommen, das als Edge-Lichttyp platziert wurde und eine Arbeitsdauer von 30K Stunden aufweist,Zusätzlich ist ein externer Hintergrundbeleuchtungstreiber erforderlich. EV101WXM-N80 verwendet LVDS (1 ch, 8-bit) als Signal-Eingabe-System, das durch 20 Pins Anschlüsse mit einer Stromversorgungsspannung von 3,3 V (Typ.) verbunden ist.
