Produktdetails:
|
| Marke: | BOE | Diagonale Größe: | 10,4“ |
|---|---|---|---|
| ctiv Bereich: | 211,2 (W)×158.4 (H) Millimeter | Entschließung: | 800 (RGB) ×600, SVGA 96PPI |
| Helle: | 350 cd/m2 (Typ.) | Blickwinkel: | 80/80/65/75 (Typ) |
| Umwelt: | Betriebstemperatur: -20 ~ 70 °C; Lagertemperatur: -30 ~ 80 °C |
| Grundlegende Informationen: | Hersteller | Modell der Platte 1 Kompatibel | Typ der Platte | Alias |
|---|---|---|---|---|
| BA104S01-300 | a-Si TFT-LCD, LCM | ET104S0M-N10 | ||
| Umwelt: | RoHS-Staat | Betriebs-Temp. | Speichertemperatur. | Schwingungsgrad |
| -20 ~ 70 °C | -30 ~ 80 °C |
| Grundlegende Informationen: | Lichtdichte (cd/m2) | Blickwinkel (L/R/U/D) | Reaktionszeit (ms) |
|---|---|---|---|
| 350 (Typ.) | 80/80/65/75 (Typ) | 30 (Typ.) ((Tr+Td) | |
| Beste Sicht auf | Anzeigemodus | Kontrastverhältnis | |
| Um 12 Uhr. | TN, normalerweise weiß, übertragbar | 800: 1 (Typ.) (Übertragbar) | |
| Anzeigefarbe: | Farbtemperatur | Anzeigen von Farben | Weiße Koordinate |
| 8455K | 262K/16.2M (6-Bit / 6-Bit + FRC) | X:0.284" Y:0.320 | |
| 1931 Farbspektrum: | NTSC-Verhältnis | sRGB-Abdeckung | Adobe RGB-Abdeckung |
| 57% | 80% | 60% | |
| Abdeckung von DCI-P3 | Abdeckung von Rec.2020 | Anmerkungen | |
| 60% | 43 Prozent | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Weiße Variante: | 1.25/1.43 (Typ./Max.) | ||
| Größe des Panels: | 10.4 | |||
|---|---|---|---|---|
| Pixelmerkmale: | Pixelformat | Pixelkonfiguration | Pixel Pitch (mm) | Punktlänge (mm) |
| 800 ((RGB) × 600 [SVGA] | RGB-Streifen | 0.264 × 0,264 [96PPI] | 0.088 mal 0.264 | |
| Mechanische Größe: | Aktivfläche (mm) | Bezelfläche (mm) | Ausmaß der Umrisse (mm) | Umrisstiefe (mm) |
| 211.2 ((H) × 158.4 ((V) | 215.0(H) × 162.0(V) | 236 ((H) × 176.9 ((V) | 50,6 ± 0,3 mm | |
| Ausführliche Merkmale: | Formfaktor | Orientierung | Bildverhältnis | Form-Stil |
| Flachrechteck | Landschaftsart | 4(H:V) | ||
| Montage: | Gesichtsbefestigungslöcher (4-Φ2.5, 2-R1.25) auf der linken und rechten Lünette | |||
| Weitere Angaben: | Gewicht | Abdeckung der Platte | Behandlung | |
| 300 g (max.) | - | Antiglare (Haze 25%) | ||
| Eigenschaften der Leuchte: | Typ | Position | Anzahl | Form | Leben (Stunden) | Lampenwechsel |
|---|---|---|---|---|---|---|
| WLED | Typ der Randleuchte (Oberseite) | 6S4P | Array | 30K ((Min.) | - | |
| WLED elektrisch: | Spannungsversorgung | Aktuelles Angebot | Macht | |||
| 19.2/19.8V (Typ/Max.) | 100 mA (Typ.) | 1.92/1.98W (Typ/Max.) | ||||
| Benutzeroberfläche: | Position | Hintergrundbeleuchtung | Typ | |||
| - | Mit LED-Treiber | Verbindungsstück | ||||
| Interface-Detail: | Marke | Modell | Schraubschnupfen | Anzahl der Pins | Anzahl | Ausstattung |
| STM | Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht. | 1.25 mm | 5 Stifte | 1 Stück | ||
| Fahrer Elektriker: | Spannungsversorgung | Aktuelles Angebot | Stromverbrauch | |||
| 12.0±0,5 V | - | 2.42/2.84W (Typ/Max.) | ||||
| Panel-Antriebs-Elektro: | Spannungsversorgung | Aktuelles Angebot | Macht | |||
|---|---|---|---|---|---|---|
| 3.3V (Typ.) | 150/180mA (Typ/max.) | 0.50/0.59W (Typ/Max.) | ||||
| Benutzeroberfläche: | Position | Signal | Typ | |||
| - | LVDS (1 ch, 6/8-Bit) | Verbindungsstück | ||||
| Anschlussdetail: | Marke | Modell | Schraubschnupfen | Anzahl der Pins | Anzahl | Ausstattung |
| STM | Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die in Absatz 1 Buchstabe b genannten Erzeugnisse. | 1.0 mm | 20 Stifte | 1 Stück | ||

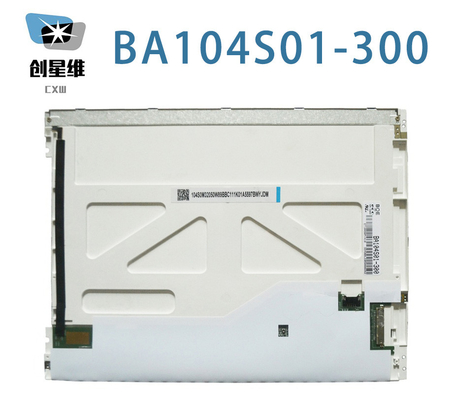

Die Pixel sind in RGB-Vertikalstreifen angeordnet. Mechanische Details: Aktivfläche 211,2 × 158,4 × H, Konturgröße 236 × 176,9 × H, Sichtfläche 215 mm.0(W) × 162.0(H) mm, mit Oberflächenbehandlung mit Antiglare (Haze 25%), Nettogewicht von 300g (Max.). Als TN, normalerweise weißes, übertragbares LCM-Produkt kann BA104S01-300 eine Helligkeit von 350 cd/m2 anzeigen 800:1 Transmissionskontrastverhältnis, 80/80/65/75 (Typ.) ((CR≥10) (L/R/U/D) Blickwinkel, beste Blickrichtung um 12 Uhr und Reaktionszeit von 30 (Typ.) ((Tr+Td) ms.Die Graustufe oder die Helligkeit des Unterpixels wird mit einem 6-Bit / 6-Bit + FRC Graustufe-Signal für jeden Punkt bestimmt, so dass eine Farbpalette von 262K/16.2M Farben, auch mit Leistung der Farbpalette 55% (NTSC).Dieses Produkt hat 6S4P WLED als Hintergrundbeleuchtungssystem angenommen, das als Edge-Lichttyp (Oberseite) platziert wurde und eine Lebensdauer von 30K Stunden hatBA104S01-300 nutzt LVDS (1 ch, 6/8-Bit) als Signal-Eingabe-Systeme, die durch 20 Pins Anschlüsse mit Stromversorgungsspannung von 3,3 V (Typ.)
