Produktdetails:
|
| Marke: | BOE | Diagonale Größe: | 10,4“ |
|---|---|---|---|
| Entschließung: | 800 (RGB) ×600, SVGA 96PPI | Umriss Dim.: | 236 ((H) × 176,9 ((V) × 5,9 ((D) mm |
| Lichtvermögen: | 350 cd/m2 (Typ.) | Blickwinkel: | 80/80/65/75 (Typ) |
| Umwelt: | Betriebstemperatur: -20 ~ 70 °C; Lagertemperatur: -30 ~ 80 °C |
| Grundlegende Informationen: | Markenbezeichnung | Modellbezeichnung | Typ | Modell Alias |
|---|---|---|---|---|

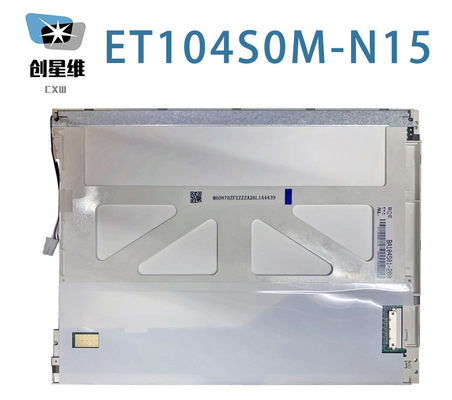

| ET104S0M-N15 | a-Si TFT-LCD, LCM | - | ||
| Höchstratings: | RoHS | Betriebstemperatur | Speichertemperatur | Schwingungsgrad |
| -20 ~ 70 °C | -30 ~ 80 °C |
| Bildschirmgröße: | 10.4 | |||
|---|---|---|---|---|
| Pixelmerkmale: | Anzahl der Pixel | Pixelformat | Punkthöhe (H × V) | Pixel Pitch (H × V) |
| 800 ((RGB) × 600, SVGA | RGB-Streifen | 0.088 × 0,264 mm | 0.264 × 0,264 mm [96PPI] | |
| Mechanische Größe: | Anzeigefläche (H × V) | Einheit für die Anlage (H × V) | Gesamtgröße (H × V) | Gesamttiefe |
| 211.2 × 158,4 mm | 215 × 162 mm | mit einer Breite von mehr als 20 mm | 50,6 ± 0,3 mm | |
| Ausführliche Merkmale: | Formularform | Das Aspektverhältnis (H:V) | Orientierung | Form-Stil |
| Flachrechteck | 4:3 | Landschaftsart | ||
| Andere Spezifikationen: | Masse | Abdeckung der Platte | Oberflächenbehandlung | |
| 300 g (max.) | - | Antiglare (Haze 25%) | ||
| Löcher und Klammern: | Gesichtsbefestigungslöcher (4-Φ2.5, 2-R1.25) auf der linken und rechten Lünette | |||
| Grundlegende Informationen: | Lichtvermögen | Arbeitsmodus | Kontrastverhältnis |
|---|---|---|---|
| 350 cd/m2 (Typ.) | TN, normalerweise weiß, übertragbar | 8001 (Typ) (Übertragbar) | |
| Gute Sicht auf | Blickwinkel | Reaktionszeit | |
| Um 12 Uhr. | 80/80/65/75 (Typ) | 30 (Typ.) ((Tr+Td) (ms) | |
| Anzeigefarbe: | Farbtemperatur: | Unterstützungsfarbe | Farbkoordinate |
| 8455K | 262K/16.7M (6-Bit / 6-Bit + Hi-FRC) | X:0.284" Y:0.320 | |
| 1931 Farbspektrum: | NTSC-Verhältnis | sRGB-Abdeckung | Adobe RGB-Abdeckung |
| 57% | 78% | 60% | |
| Abdeckung von DCI-P3 | Abdeckung von Rec.2020 | Anmerkungen | |
| 59% | 43 Prozent | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Weiße Einheitlichkeit: | 1.25/1.43 (Typ/Max.) | ||
| Hintergrundlicht Eigenschaften: | Typ | Position | Leben (Stunden) | Betrag | Form | Ersatz |
|---|---|---|---|---|---|---|
| WLED | Typ der Randleuchte (Oberseite) | 30K ((Min.) | 6S4P | Array | - | |
| WLED elektrisch: | Eingangsspannung | Eingangsstrom | Stromverbrauch | |||
| 19.2/19.8V (Typ/Max.) | 100 mA (Typ.) | 1.92/1.98W (Typ/Max.) | ||||
| Benutzeroberfläche: | WLED-Fahrerstaat | Körperlicher Typ | Position der Schnittstelle | |||
| - Nein. | Verbindungsstück | - | ||||
| Interface-Detail | Markenbezeichnung | Modellbezeichnung | Betrag | Schrauben | Schraubschnupfen | Pin-Konfiguration |
| JST | BHSR-02VS-1 | 1 Stück | 2 Stifte | 3.5 mm | BLE-2PINS-AC | |
| Signal elektrisch: | Eingangsspannung | Eingangsstrom | Stromverbrauch | |||
|---|---|---|---|---|---|---|
| 3.3V (Typ.) | 150/180mA (Typ/max.) | 0.50/0.59W (Typ/Max.) | ||||
| Benutzeroberfläche: | Typ des Signals | Körperlicher Typ | Position der Schnittstelle | |||
| LVDS (1 ch, 6/8-Bit) | Verbindungsstück | - | ||||
| Interface-Detail: | Markenbezeichnung | Modellbezeichnung | Betrag | Schrauben | Schraubschnupfen | Pin-Konfiguration |
| STM | Für die Berechnung der in Absatz 1 Buchstabe b genannten Kosten | 1 Stück | 20 Stifte | 1.0 mm | ||
Die Pixel sind in RGB-Vertikalstreifen angeordnet. Mechanische Details: Aktivfläche 211,2 × 158,4 × H, Umrissgröße 236 × 176,9 × H,Sichtfläche von 215 ((W) × 162 ((H) mm, mit Oberflächenbehandlung mit Antiglare (Haze 25%), Nettogewicht von 300 g (Max.). Als TN, Normalweiß, Übertragbares LCM-Produkt kann ET104S0M-N15 eine Bildschirmhelligkeit von 350 cd/m2 bieten 800:1 Transmissionskontrastverhältnis, 80/80/65/75 (Typ.) ((CR≥10) (L/R/U/D) Blickwinkel, beste Blickrichtung um 12 Uhr und Reaktionszeit von 30 (Typ.) ((Tr+Td) ms.Die Graustufe oder die Helligkeit des Unterpixels wird mit einem 6-Bit / 6-Bit + Hi-FRC Graustufensignal für jeden Punkt bestimmt, so dass eine Farbpalette von 262K/16.7M Farben, auch mit Leistung der Farbpalette 55% (NTSC).Dieses Produkt hat 6S4P WLED als Hintergrundbeleuchtungssystem angenommen, das als Edge-Lichttyp (Oberseite) platziert wurde und eine Lebensdauer von 30K Stunden hatET104S0M-N15 nutzt LVDS (1 ch, 6/8-Bit) als Signal-Eingabe-Systeme, die durch 20 Pins Anschluss mit Stromversorgungsspannung von 3 verbunden.3V (Typ(Siehe unten.)
