Produktdetails:
|
| Marke: | BOE | Diagonale Größe: | 10,4“ |
|---|---|---|---|
| Entschließung: | 800 (RGB) ×600, SVGA 96PPI | Umriss Dim.: | Dies gilt auch für die in Anhang I der Verordnung (EG) Nr. 396/2005 vorgesehenen Maßnahmen. |
| Lichtvermögen: | 300 cd/m2 (Typ.) | Blickwinkel: | 70/70/60/70 (Art.) (CR≥10) |
| Umwelt: | Betriebstemperatur: -20 ~ 70 °C; Lagertemperatur: -30 ~ 80 °C |
| Grundlegende Informationen: | Markenbezeichnung | Modellbezeichnung 1 Kompatibel | Typ | Modell Alias |
|---|---|---|---|---|

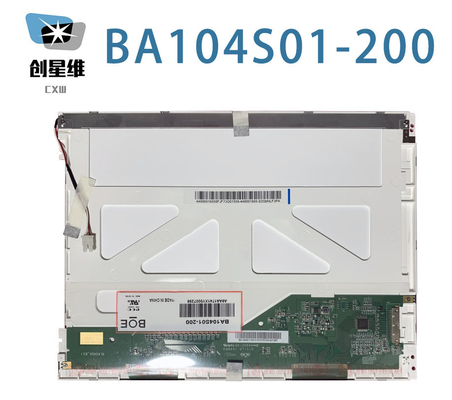

| BA104S01-200 | a-Si TFT-LCD, LCM | Die in Absatz 1 genannten Anforderungen gelten nicht für die in Absatz 1 genannten Fahrzeuge. | ||
| Höchstratings: | RoHS | Betriebstemperatur | Speichertemperatur | Schwingungsgrad |
| -20 ~ 70 °C | -30 ~ 80 °C |
| Bildschirmgröße: | 10.4 | |||
|---|---|---|---|---|
| Pixelmerkmale: | Anzahl der Pixel | Pixelformat | Punkthöhe (H × V) | Pixel Pitch (H × V) |
| 800 ((RGB) × 600, SVGA | RGB-Streifen | 0.088 × 0,264 mm | 0.264 × 0,264 mm [96PPI] | |
| Mechanische Größe: | Anzeigefläche (H × V) | Einheit für die Anlage (H × V) | Gesamtgröße (H × V) | Gesamttiefe |
| 211.2 × 158,4 mm | 215.0 × 162,0 mm | mit einer Breite von mehr als 20 mm | 50,6 ± 0,3 mm | |
| Ausführliche Merkmale: | Formularform | Das Aspektverhältnis (H:V) | Orientierung | Form-Stil |
| Flachrechteck | 4:3 | Landschaftsart | ||
| Andere Spezifikationen: | Masse | Abdeckung der Platte | Oberflächenbehandlung | |
| 290 g (Typ.) | - | Klar. | ||
| Löcher und Klammern: | Gesichtsbefestigungslöcher (4-Φ2.5, 2-R1.25) auf der linken und rechten Lünette | |||
| Grundlegende Informationen: | Lichtvermögen | Arbeitsmodus | Kontrastverhältnis |
|---|---|---|---|
| 300 cd/m2 (Typ.) | TN, normalerweise weiß, übertragbar | 8001 (Typ) (Übertragbar) | |
| Gute Sicht auf | Blickwinkel | Reaktionszeit | |
| Um 12 Uhr. | 70/70/60/70 (Typ) | 30 (Typ.) ((Tr+Td) (ms) | |
| Anzeigefarbe: | Farbtemperatur: | Unterstützungsfarbe | Farbkoordinate |
| 9201K | 262K/16.2M (6-Bit / 6-Bit + FRC) | X:0.288" Y:0.288 | |
| 1931 Farbspektrum: | NTSC-Verhältnis | sRGB-Abdeckung | Adobe RGB-Abdeckung |
| 52% | 73% | 55% | |
| Abdeckung von DCI-P3 | Abdeckung von Rec.2020 | Anmerkungen | |
| 54% | 39% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Weiße Einheitlichkeit: | 1.25/1.43 (Typ/max.) ((9 Punkte) | ||
| Signal elektrisch: | Eingangsspannung | Eingangsstrom | Stromverbrauch | |||
|---|---|---|---|---|---|---|
| 3.3V (Typ.) | 320/480mA (Typ/Max.) | 1.056/1.6W (Typ/max.) | ||||
| Benutzeroberfläche: | Typ des Signals | Körperlicher Typ | Position der Schnittstelle | |||
| LVDS (1 ch, 6/8-Bit) | Verbindungsstück | |||||
| Interface-Detail: | Markenbezeichnung | Modellbezeichnung | Betrag | Schrauben | Schraubschnupfen | Pin-Konfiguration |
| STM | Für die Berechnung der in Absatz 1 Buchstabe b genannten Kosten | 1 Stück | 20 Stifte | 1.0 mm | LVDS-20P1C8B-020D | |
Die Schlauchpixel sind in RGB-Vertikalstreifen angeordnet. Was die mechanischen Details angeht, weist es eine aktive Fläche von 211,2 mm, eine Umrissgröße von 236 mm, eine Sichtfläche von 215 mm auf.0(W) × 162.0(H) mm, mit Oberflächenbehandlung aus Clear, Nettogewicht von 290 g (Typ.). Als TN, Normalweiß, Übertragbares LCM-Produkt kann BA104S01-200 eine Bildschirmhelligkeit von 300 cd/m2 800:1 Transmissionskontrastverhältnis, 70/70/60/70 (Typ.) ((CR≥10) (L/R/U/D) Blickwinkel, beste Blickrichtung um 12 Uhr und Reaktionszeit von 30 (Typ.) ((Tr+Td) ms.Die Graustufe oder die Helligkeit des Unterpixels wird mit einem 6-Bit / 6-Bit + FRC Graustufe-Signal für jeden Punkt bestimmt, so dass eine Farbpalette von 262K/16.2M Farben, auch mit Leistung von Farbspektrum 50% (NTSC).Dieses Produkt hat 6S4P WLED als Hintergrundbeleuchtungssystem angenommen, das als Edge-Lichttyp (Oberseite) platziert wurde und eine Lebensdauer von 30K Stunden hatBA104S01-200 nutzt LVDS (1 ch, 6/8-Bit) als Signal-Eingabe-System, das durch einen 20-Pin-Anschluss mit einer Stromversorgungsspannung von 3 verbunden ist.3V (Typ(Siehe unten.)
