Produktdetails:
|
| Marke: | BOE | Diagonale Größe: | 12,1“ |
|---|---|---|---|
| Entschließung: | 800 (RGB) ×600, SVGA 82PPI | Umriss Dim.: | 279 ((W) × 209 ((H) × 9,6 ((D) mm |
| Lichtvermögen: | 400 cd/m2 (Typ.) | Blickwinkel: | 80/80/65/75 (Typ) |
| Umwelt: | Betriebstemperatur: -20 ~ 70 °C; Lagertemperatur: -30 ~ 80 °C |

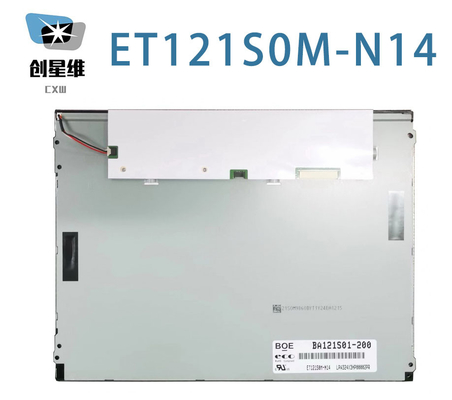

| Grundlegende Informationen: | Marke | Modell | ET121S0M-N14 | |
|---|---|---|---|---|
| Typ | LCM a-Si TFT-LCD | Für |
|
|
| Bildschirmgröße | 12.1" | Alias | BA121S01-200 | |
| Umwelt: | Speichertemperatur. | -30 ~ 80 °C | Betriebs-Temp. | -20 ~ 70 °C |
| RoHS | Vibrationen | 1.5G (14,7 m/s2) |
| Pixelmerkmale: | Entschließung | 800 ((RGB) × 600, SVGA | Punkt-Spitze (mm) | 0.1025 × 0,3075 (H × V) |
|---|---|---|---|---|
| Pixelformat | RGB-Streifen | Pixel Pitch ((mm) | 0.3075 × 0,3075 (H × V) [82PPI] | |
| Mechanische Größe: | Aktivfläche ((mm) | 246 ((H) × 184,5 ((V) | Bezelfläche ((mm) | 249.05 ((H) × 188.30 ((V) |
| Umriss Dunkel. | 279 ((H) × 209 ((V) | Tiefe ((mm) | 5.73/9.6 (Typ/Max.) | |
| Ausführliche Merkmale: | Formular-Stil | Flachrechteck | Umrissform | |
| Bildverhältnis | 4(H:V) | Orientierung | Landschaftsart | |
| Montage: | Fassungslöcher (6-Φ3.4) auf der linken und rechten Lünette | |||
| Andere Spezifikationen: | Gewicht | 630 g (max.) | Behandlung | Antiglare (Haze 25%) |
| Grundlegende Informationen: | Lichtdichte ((cd/m2) | 400 (Typ.) | Kontrastverhältnis | 8001 (Typ) (Übertragbar) |
|---|---|---|---|---|
| Blickwinkel | 80/80/65/75 (Typ) | Anzeigemodus | TN, normalerweise weiß, übertragbar | |
| Beste Sicht auf | Um 12 Uhr. | Antwort (s) | 30 (Typ.) ((Tr+Td) | |
| Farbleistung: | Weiße Koordinate | X:0.313" Y:0.329 | Anzeigen von Farben | 262K/16.7M (6-Bit / 6-Bit + Hi-FRC) |
| Farbtemperatur | 6485K | Weiße Einheitlichkeit | 1.25/1.33 (Typ/Max.) | |
| 1931 Farbspektrum: | NTSC-Verhältnis | 57% | sRGB | Abdeckung von 80% |
| Adobe RGB | 59% Abdeckung | Die Daten sind in Anhang I zu entnehmen. | 59% Abdeckung | |
| Das ist Rec.2020 | 42% Abdeckung | Anmerkungen | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Signal elektrisch: | Spannungsversorgung | 3.3V (Typ.) | Aktuelles Angebot | 90.6/122.4/153.4mA (Typ/Max.) | ||
|---|---|---|---|---|---|---|
| Verbrauch | 0.299/0.403/0.506W (Min./Typ./Max.) | |||||
| Typ des Signals: | LVDS (1 ch, 6/8-Bit) | Signalspannung | - | |||
| Benutzeroberfläche: | Position | Typ | Verbindungsstück | |||
| Interface-Detail: | Marke | Modell | Anzahl | Schrauben | Schwingung | Pin-Konfiguration |
| STM | Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die in Absatz 1 Buchstabe b genannten Erzeugnisse. | 1 Stück | 20 Stifte | 1.0 mm | ||
| Hintergrundbeleuchtung Eigenschaften: | Form | - | Typ | WLED | Position | Typ der Randleuchte |
|---|---|---|---|---|---|---|
| Ersatz | - | Anzahl | - | Lebensdauer | 30K (Min.) (Stunden) | |
| Benutzeroberfläche: | Position | - | Typ | Verbindungsstück | ||
| Interface-Detail: | Marke | Modell | Anzahl | Schrauben | Schwingung | Pin-Konfiguration |
| STM | Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht. | 1 Stück | 5 Stifte | 1.25 mm | ||
| Hintergrundlicht-Treiber | Mit LED-Treiber | |||||
| Fahrer Elektriker: | Spannungsversorgung | 12.0±0,5 V | Aktuelles Angebot | 352.4/367/383mA (Min./Typ./Max.) | ||
| Verbrauch | 4.4/4.8W (Typ/max.) | |||||
Die Pixel sind in RGB-Vertikalstreifen angeordnet. Mechanische Details: Aktivfläche 246 mm, Konturgröße 279 mm, Sichtfläche 249.05 mm.30 ((H) mm, mit einer Oberflächenbehandlung mit Antiglare (Haze 25%), einem Nettogewicht von 630 g (Max.). Als TN, normalerweise weißes, übertragbares LCM-Produkt kann ET121S0M-N14 eine Bildschirmhelligkeit von 400 cd/m2 bieten:1 Transmissionskontrastverhältnis, 80/80/65/75 (Typ.) ((CR≥10) (L/R/U/D) Blickwinkel, beste Blickrichtung um 12 Uhr und Reaktionszeit von 30 (Typ.) ((Tr+Td) ms.Die Graustufe oder die Helligkeit des Unterpixels wird mit einem 6-Bit / 6-Bit + Hi-FRC Graustufensignal für jeden Punkt bestimmt, so dass eine Farbpalette von 262K/16.7M Farben, auch mit Leistung der Farbpalette 55% (NTSC).Dieses Produkt übernahm WLED als Hintergrundbeleuchtungssystem, das als Edge-Lichttyp platziert wurde und eine Lebensdauer von 30K Stunden hatET121S0M-N14 nutzt LVDS (1 ch, 6/8-Bit) als Signal-Eingabe-Systeme, die durch 20 Pins Anschlüsse mit Stromversorgungsspannung von 3,3 V (Typ.)
