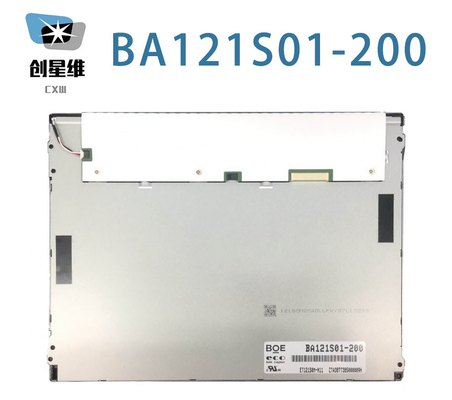

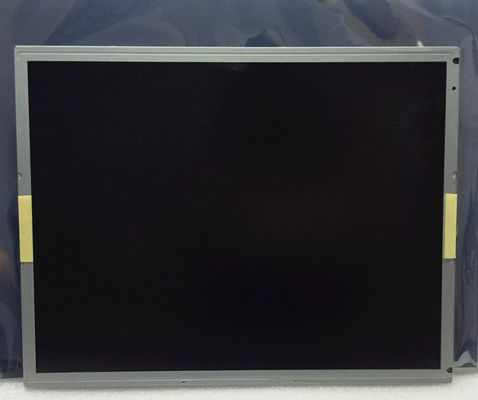

Produktdetails:
|
| Marke: | BOE | Diagonale Größe: | 12,1“ |
|---|---|---|---|
| Entschließung: | 800 (RGB) ×600, SVGA 82PPI | Umriss (mm): | 279 (W)×209 (H)×9.3 (D) |
| Lichtvermögen: | 400 (Art.) (cd-/m²) | Blickwinkel: | 80/80/65/75 (Typ) |
| Max. Bewertungen: | Speichertemperatur: -30 ~ 80 °C Betriebstemperatur: -20 ~ 70 °C |
| Grundlegende Informationen: | Marke | Modell 1 Kompatibel | Typ | Modell Alias |
|---|---|---|---|---|
| BA121S01-200 | a-Si TFT-LCD, LCM | ET121S0M-N11 | ||
| Zuverlässigkeit: | RoHS | Betriebstemperatur | Speichertemperatur | Schwingungswiderstand |
| -20 ~ 70 °C | -30 ~ 80 °C |
| Größe des Panels: | 12.1 Zoll | |||
|---|---|---|---|---|
| Pixelmerkmale: | Entschließung | Pixel-Anordnung | Punktpitch (W × H) | Pixel Pitch (W × H) |
| 800 ((RGB) × 600, SVGA | RGB-Streifen | 00,1025 × 0,3075 mm | 0.3075×0.3075 mm [82PPI] | |
| Mechanische Größe: | Aktivfläche (W × H) | Bezelfläche (W × H) | Umrissdimension (W × H) | Umrisstiefe |
| 246 × 184,5 mm | 2490,05 × 188,30 mm | 279 × 209 mm | 5.73/9.3 (Typ/Max.) mm | |
| Ausführliche Merkmale: | Formular-Stil | Bildverhältnis | Orientierung | Form-Stil |
| Flachrechteck | 4(3) (W: H) | Landschaftsart | ||
| Festsetzung: | Fassungslöcher (6-Φ3.4) auf der linken und rechten Lünette | |||
| Weitere Merkmale: | Abdeckung der Platte | Gewicht | Oberfläche | |
| - | 500 g (max.) | Antiglare (Haze 25%) | ||
| Grundlegende Informationen: | Helle | Betriebsmodus | Kontrastverhältnis |
|---|---|---|---|
| 400 cd/m2 (Typ.) | TN, normalerweise weiß, übertragbar | 8001 (Typ) (Übertragbar) | |
| Blickwinkel (L/R/U/D) | Sichtrichtung | Reaktionsgeschwindigkeit | |
| 80/80/65/75 (Typ) | Um 12 Uhr. | 30 (Typ.) ((Tr+Td) (ms) | |
| Anzeigefarbe: | Farbtemperatur | Farbmenge | Weiße Farbe |
| 6485K | 262K/16.7M (6-Bit / 6-Bit + Hi-FRC) | X:0.313" Y:0.329 | |
| 1931 Farbspektrum: | NTSC-Verhältnis | sRGB-Abdeckung | Adobe RGB-Abdeckung |
| 55% | 77% | 57% | |
| Abdeckung von DCI-P3 | Abdeckung von Rec.2020 | Anmerkungen | |
| 57% | 41% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Lumenzvariation: | 1.25/1.33 (Typ/Max.) | ||
| Signal elektrisch: | Aktueller Eingang | Spannungseingang | Verbrauch | |||
|---|---|---|---|---|---|---|
| - | 3.3V (Typ.) | 0.4/0.45 W (Typ/max.) | ||||
| Benutzeroberfläche: | Position | Typ | Schnittstelle | |||
 |
Verbindungsstück | LVDS (1 ch, 6/8-Bit) | ||||
| Signaloberfläche: | Marke | Modell | Betrag | Schraubschnupfen | Schrauben | Zuweisung von Pins |
| STM | MSB240420HEA | 1 Stück | 1.25 mm | 20 Stifte | LVDS-20P1C8B-080B | |
| Hintergrundbeleuchtung Eigenschaften: | Typ | Position | Form | Betrag | Leben (Stunden) | Ersatz |
|---|---|---|---|---|---|---|
| WLED | Typ der Randleuchte | - | - | 30K ((Min.) | - | |
| Benutzeroberfläche: | Position | Typ | WLED-Treiber | |||
| - | Verbindungsstück | Mit LED-Treiber | ||||
| Interface-Detail | Marke | Modell | Betrag | Schraubschnupfen | Schrauben | Zuweisung von Pins |
| STM | Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht. | 1 Stück | 1.25 mm | 5 Stifte | ||
| Fahrer Elektriker: | Aktueller Eingang | Spannungseingang | Verbrauch | |||
| - | 12.0±0,5 V | |||||
Die Pixel sind in RGB-Vertikalstreifen angeordnet. Mechanische Details: Aktivfläche 246 × 184,5 × H, Umrissgröße 279 × 209 × H, Sichtfläche 249,05 × 188.30 ((H) mm, mit Oberflächenbehandlung mit Antiglare (Haze 25%), Nettogewicht von 500 g (Max.). Als TN, Normalweiß, Übertragbares LCM-Produkt kann BA121S01-200 eine Bildschirmhelligkeit von 400 cd/m2 800:1 Transmissionskontrastverhältnis, 80/80/65/75 (Typ.) ((CR≥10) (L/R/U/D) Blickwinkel, beste Blickrichtung um 12 Uhr und Reaktionszeit von 30 (Typ.) ((Tr+Td) ms.Die Graustufe oder die Helligkeit des Unterpixels wird mit einem 6-Bit / 6-Bit + Hi-FRC Graustufensignal für jeden Punkt bestimmt, so dass eine Farbpalette von 262K/16.7M Farben, auch mit Leistung der Farbpalette 55% (NTSC).Dieses Produkt übernahm WLED als Hintergrundbeleuchtungssystem, das als Edge-Lichttyp platziert wurde und eine Lebensdauer von 30K Stunden hatBA121S01-200 nutzt LVDS (1 ch, 6/8-Bit) als Signal-Eingabe-Systeme, die durch 20 Pins Anschlüsse mit Stromversorgungsspannung von 3,3 V (Typ.)
