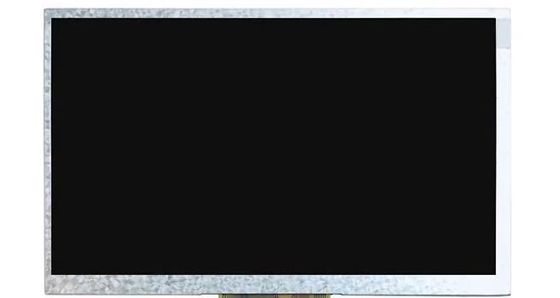

Produktdetails:
|
| Marke: | AUO | Diagonale Größe: | 10,1“ |
|---|---|---|---|
| Entschließung: | 1024 (RGB) ×600, WSVGA 117PPI | Helle: | 450 cd/m2 |
| Blickwinkel: | 70/70/60/60 (Typ) | Umwelt: | Betriebstemperatur: -10 ~ 60 °C; Lagertemperatur: -30 ~ 70 °C |
| Grundlegende Informationen: | Marke | Modell | Typ | Modell Alias |
|---|---|---|---|---|
| G101STN01.D | a-Si TFT-LCD, LCM | Ausrüstung | ||
| Zuverlässigkeit: | RoHS | Betriebstemperatur | Speichertemperatur | Schwingungswiderstand |
| -10 ~ 60 °C | -30 ~ 70 °C |
| Größe des Panels: | 10.1 Zoll | |||
|---|---|---|---|---|
| Pixelmerkmale: | Entschließung | Pixel-Anordnung | Punktpitch (W × H) | Pixel Pitch (W × H) |
| 1024 ((RGB) × 600, WSVGA | RGB-Streifen | 00,0725 × 0,2088 mm | 0.2175 × 0,2088 mm [117PPI] | |
| Mechanische Größe: | Aktivfläche (W × H) | Bezelfläche (W × H) | Umrissdimension (W × H) | Umrisstiefe |
| 2220,72 × 125,28 mm | 226.43 × 128,1 mm | 235 × 143 mm | 40,9 ± 0,3 mm | |
| Ausführliche Merkmale: | Formular-Stil | Bildverhältnis | Orientierung | Form-Stil |
| Flachrechteck | 16:9 (W: H) | Landschaftsart | ||
| Festsetzung: | Seitenbefestigungslöcher (4-M2) auf der linken und rechten Lünette | |||
| Weitere Merkmale: | Abdeckung der Platte | Gewicht | Oberfläche | |
| - | 180 g (Typ.) | Antiglare, harte Beschichtung (3H) | ||
| Grundlegende Informationen: | Helle | Betriebsmodus | Kontrastverhältnis |
|---|---|---|---|
| 450 cd/m2 (Typ.) | TN, normalerweise weiß, übertragbar | 5001 (Typ) (Übertragbar) | |
| Blickwinkel (L/R/U/D) | Sichtrichtung | Reaktionsgeschwindigkeit | |
| 70/70/60/60 (Typ) | - | 7/9 (Typ) (Tr/Td) (ms) | |
| Anzeigefarbe: | Farbtemperatur | Farbmenge | Weiße Farbe |
| 6485K | 262K/16.7M (6-Bit / 6-Bit + Hi-FRC) | X:0.313" Y:0.329 | |
| 1931 Farbspektrum: | NTSC-Verhältnis | sRGB-Abdeckung | Adobe RGB-Abdeckung |
| 46% | 64% | 48% | |
| Abdeckung von DCI-P3 | Abdeckung von Rec.2020 | Anmerkungen | |
| 47% | 34% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Lumenzvariation: | 1.25 (max.) 5 Punkte | ||
| Signal elektrisch: | Aktueller Eingang | Spannungseingang | Verbrauch | |||
|---|---|---|---|---|---|---|
| Die in Absatz 1 genannten Anforderungen gelten für alle in Absatz 1 genannten Systeme. | 3.3V (Typ.) | 0.46/0.53W (Typ/Max.) | ||||
| Benutzeroberfläche: | Position | Typ | Schnittstelle | |||
| Verbindungsstück | LVDS (1 ch, 6/8-Bit) | |||||
| Signaloberfläche: | Marke | Modell | Betrag | Schraubschnupfen | Schrauben | Zuweisung von Pins |
| I-PEX | 20455-040E-12R | 1 Stück | 0.5 mm | 40 Stifte | ||
| Hintergrundbeleuchtung Eigenschaften: | Typ | Position | Form | Betrag | Leben (Stunden) | Ersatz |
|---|---|---|---|---|---|---|
| WLED | Typ der Randleuchte | - | - | 50K ((Min.) | - | |
| WLED elektrisch: | Aktueller Eingang | Spannungseingang | Verbrauch | |||
| 33.3mA (Typ.) | 31/34V (Typ/Max.) | 2.065/2.264W (Typ/max.) | ||||
| Benutzeroberfläche: | Position | Typ | WLED-Treiber | |||
| - | In der Signaloberfläche enthalten | Mit LED-Treiber | ||||
| Fahrer Elektriker: | Aktueller Eingang | Spannungseingang | Verbrauch | |||
| 180/216mA (Typ/Max.) | 12.0±1.2V | 2.16/2.59W (Typ/Max.) | ||||
Die Pixel sind in RGB-Vertikalstreifen angeordnet. Mechanische Details: Aktivfläche 222,72 × 125,28 × H, Umrissgröße 235 × 143 × H, Sichtfläche 226.43 ((W) × 128.1 ((H) mm, mit Oberflächenbehandlung mit Antiglare, Hartbeschichtung (3H), Nettogewicht 180 g (Typ.). Als TN, normalerweise weiß, übertragbares LCM-Produkt, G101STN01.D kann eine Helligkeit von 450 cd/m2 liefern1:1 Transmissionskontrastverhältnis, 70/70/60/60 (Typ.) (CR≥10) (L/R/U/D) Blickwinkel und Reaktionszeit von 7/9 (Typ.) (Tr/Td) ms.Die Graustufe oder die Helligkeit des Unterpixels wird mit einem 6-Bit / 6-Bit + Hi-FRC Graustufensignal für jeden Punkt bestimmt, so dass eine Farbpalette von 262K/16.7M Farben, auch mit Leistung der Farbpalette 45% (NTSC).Dieses Produkt übernahm WLED als Hintergrundbeleuchtungssystem, das als Edge-Lichttyp platziert wurde und eine Lebensdauer von 50K Stunden hat, mit LED-Treiber. G101STN01.D verwendet LVDS (1 ch, 6/8-Bit) als sein Signal-Eingabe-System, das durch 40 Pins Anschluss mit einer Stromversorgungsspannung von 3,3 V (Typ.) verbunden.
