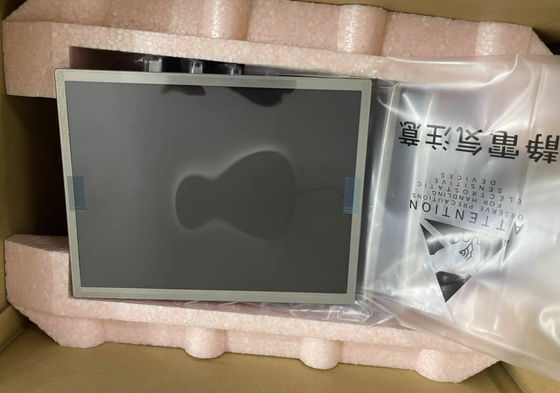

Produktdetails:
|
| Marke: | Mitsubishi | Diagonale Größe: | 10,4“ |
|---|---|---|---|
| Entschließung: | 800 (RGB) ×600, SVGA 96PPI | Lichtvermögen: | 600 cd/m2 |
| Blickwinkel: | 85/85/85/85 (Typ) | Umwelt: | Betriebstemperatur: -30 ~ 80 °C; Lagertemperatur: -30 ~ 80 °C |
| Grundlegende Informationen: | Markenbezeichnung | Modellbezeichnung | Typ | Modell Alias |
|---|---|---|---|---|
| Einheit für die Berechnung der Leistung | a-Si TFT-LCD, LCM | - | ||
| Höchstratings: | RoHS | Betriebstemperatur | Speichertemperatur | Schwingungsgrad |
| -30 ~ 80 °C | -30 ~ 80 °C |
| Bildschirmgröße: | 10.4 | |||
|---|---|---|---|---|
| Pixelmerkmale: | Anzahl der Pixel | Pixelformat | Punkthöhe (H × V) | Pixel Pitch (H × V) |
| 800 ((RGB) × 600, SVGA | RGB-Streifen | 0.088 × 0,264 mm | 0.264 × 0,264 mm [96PPI] | |
| Mechanische Größe: | Anzeigefläche (H × V) | Einheit für die Anlage (H × V) | Gesamtgröße (H × V) | Gesamttiefe |
| 211.2 × 158,4 mm | 215.4 × 161,8 mm | 230 × 180,2 mm | 9.5±0,5 mm | |
| Ausführliche Merkmale: | Formularform | Das Aspektverhältnis (H:V) | Orientierung | Form-Stil |
| Flachrechteck | 4:3 | Landschaftsart | ||
| Andere Spezifikationen: | Masse | Abdeckung der Platte | Oberflächenbehandlung | |
| 450 g (Typ.) | - | Antiglare, harte Beschichtung (3H) | ||
| Löcher und Klammern: | Seitenbefestigungslöcher (4-M3) auf der linken, rechten Lünette | |||
| Grundlegende Informationen: | Lichtvermögen | Arbeitsmodus | Kontrastverhältnis |
|---|---|---|---|
| 600 cd/m2 (Typ.) | SWV, normalerweise schwarz, übertragbar | 10001 (Typ) (Übertragbar) | |
| Gute Sicht auf | Blickwinkel | Reaktionszeit | |
| Symmetrie | 85/85/85/85 (Typ) | 12/12 (Typ.) ((Tr/Td) (ms) | |
| Anzeigefarbe: | Farbtemperatur: | Unterstützungsfarbe | Farbkoordinate |
| 6485K | 262K/16.7M (6-Bit / 6-Bit + Hi-FRC) | X:0.313" Y:0.329 | |
| 1931 Farbspektrum: | NTSC-Verhältnis | sRGB-Abdeckung | Adobe RGB-Abdeckung |
| 73% | 97 Prozent | 75% | |
| Abdeckung von DCI-P3 | Abdeckung von Rec.2020 | Anmerkungen | |
| 76% | 54% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Weiße Einheitlichkeit: | 1.30 (max. 5 Punkte) | ||
| Hintergrundlicht Eigenschaften: | Typ | Position | Leben (Stunden) | Betrag | Form | Ersatz |
|---|---|---|---|---|---|---|
| WLED | Typ der Randleuchte | 100K (Typ.) | - | - | - Nein. | |
| Benutzeroberfläche: | WLED-Fahrerstaat | Körperlicher Typ | Position der Schnittstelle | |||
| Mit LED-Treiber | Verbindungsstück | - | ||||
| Interface-Detail | Markenbezeichnung | Modellbezeichnung | Betrag | Schrauben | Schraubschnupfen | Pin-Konfiguration |
| JAE | FI-S6P-HFE | 1 Stück | 6 Stifte | 1.25 mm | ||
| WLED-Fahrer elektrisch: | Eingangsspannung | Eingangsstrom | Stromverbrauch | |||
| 12.0±1.2V | 530/650mA (Typ/max.) | |||||
| Signal elektrisch: | Eingangsspannung | Eingangsstrom | Stromverbrauch | |||
|---|---|---|---|---|---|---|
| 3.3V (Typ.) | Bei der Prüfung der Leistungsfähigkeit sind die folgenden Anforderungen zu beachten: | - | ||||
| Benutzeroberfläche: | Typ des Signals | Körperlicher Typ | Position der Schnittstelle | |||
| LVDS (1 ch, 6/8-Bit) | Verbindungsstück | |||||
| Interface-Detail: | Markenbezeichnung | Modellbezeichnung | Betrag | Schrauben | Schraubschnupfen | Pin-Konfiguration |
| JAE | Die in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der in Anhang I der Verordnung (EU) Nr. 1095/2010 genannten Kosten. | 1 Stück | 20 Stifte | 1.25 mm | LVDS-20P1C8B-010H | |
Die Pixel sind in RGB-Vertikalstreifen angeordnet. Mechanische Details: Aktivfläche 211,2 × 158,4 × H, Umrissgröße 230 × 180,2 × H, Sichtfläche 215.4 ((W) × 161.8 ((H) mm, mit Oberflächenbehandlung mit Antiglare, Hartbeschichtung (3H), Nettogewicht 450 g (Typ). Als SWV, normalerweise schwarz, übertragbares LCM-Produkt,AA104SJ05 kann 600 cd/m2 Anzeigehelligkeit bieten 10001:1 Transmissionskontrastverhältnis, 85/85/85/85 (Typ.) ((CR≥10) (L/R/U/D) Blickwinkel, beste Blickrichtung auf Symmetrie und Reaktionszeit von 12/12 (Typ.) ((Tr/Td) ms.Die Graustufe oder die Helligkeit des Unterpixels wird mit einem 6-Bit / 6-Bit + Hi-FRC Graustufensignal für jeden Punkt bestimmt, so dass eine Farbpalette von 262K/16.7M Farben, auch mit der Leistung der Farbpalette 72% (NTSC).Dieses Produkt übernahm WLED als Hintergrundbeleuchtungssystem, das als Edge-Licht-Typ platziert wurde und eine Lebensdauer von 100K Stunden hatAA104SJ05 nutzt LVDS (1 ch, 6/8-Bit) als Signal-Eingabe-System, das durch einen 20-Pin-Anschluss mit einer Stromversorgungsspannung von 3,3 V (Typ.) verbunden ist.
