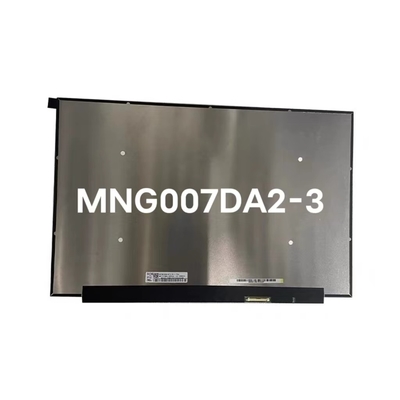

Produktdetails:
|
| Marke: | CSOT | Diagonale Größe: | 16.0" |
|---|---|---|---|
| Entschließung: | 2560 ((RGB) × 1600, WQXGA 188PPI | Helle: | 500 cd-/m² |
| Blickwinkel: | 89/89/89/89 (Art.) (CR≥10) | Umwelt: | Betriebstemperatur: 0 ~ 50 °C; Lagertemperatur: -20 ~ 60 °C |
| Grundlegende Informationen: | Marke | Modell | Typ | Modell Alias |
|---|---|---|---|---|
| MNG007DA2-3 | LTPS TFT-LCD, LCM | Der Begriff "Fördermittel" ist in Anhang I der Verordnung (EG) Nr. 396/2005 zu verstehen. | ||
| Zuverlässigkeit: | RoHS | Betriebstemperatur | Speichertemperatur | Schwingungswiderstand |
| 0 ~ 50 °C | -20 ~ 60 °C |
| Größe des Panels: | 160,0 Zoll | |||
|---|---|---|---|---|
| Pixelmerkmale: | Entschließung | Pixel-Anordnung | Punktpitch (W × H) | Pixel Pitch (W × H) |
| 2560 (RGB) × 1600, WQXGA | RGB-Streifen | 0.04488 × 0,13464 mm | 0.13464 × 0,13464 mm [188PPI] | |
| Mechanische Größe: | Aktivfläche (W × H) | Bezelfläche (W × H) | Umrissdimension (W × H) | Umrisstiefe |
| 344.678 × 215,424 mm | - | 349.68 × 224,42 mm | 2.6/4.6 (Typ/Max.) mm | |
| Ausführliche Merkmale: | Formular-Stil | Bildverhältnis | Orientierung | Form-Stil |
| Flachrechteck | 16:10 (W: H) | Landschaftsart | Schlank (PCBA gebogen, T≤3,0 mm) | |
| Festsetzung: | Ohne | |||
| Weitere Merkmale: | Abdeckung der Platte | Gewicht | Oberfläche | |
| - | 325 g (max.) | Antiglare, harte Beschichtung (3H), Reflexion 6,5% (max.) | ||
| Grundlegende Informationen: | Helle | Betriebsmodus | Kontrastverhältnis |
|---|---|---|---|
| 500 cd/m2 (typisch), HDR400 | FFS, normalerweise schwarz, übertragbar | 12001 (Typ) (Übertragbar) | |
| Blickwinkel (L/R/U/D) | Sichtrichtung | Reaktionsgeschwindigkeit | |
| 89/89/89/89 (Typ) | Symmetrie | 9 (Typ.) ((Tr+Td), 3 (Typ.) ((G bis G) ((OD) (ms) | |
| Anzeigefarbe: | Farbtemperatur | Farbmenge | Weiße Farbe |
| 6485K | 1.07B (10-Bit) | X:0.313" Y:0.329 | |
| 1931 Farbspektrum: | NTSC-Verhältnis | sRGB-Abdeckung | Adobe RGB-Abdeckung |
| 76% | 100% | 78% | |
| Abdeckung von DCI-P3 | Abdeckung von Rec.2020 | Anmerkungen | |
| 79% | 56% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Lumenzvariation: | 1.25/1.67 (max.) | ||
| Signal elektrisch: | Aktueller Eingang | Spannungseingang | Verbrauch | |||
|---|---|---|---|---|---|---|
| - | 3.3V (Typ.) | 2.15 W (max.) | ||||
| Benutzeroberfläche: | Position | Typ | Schnittstelle | |||
| Verbindungsstück | eDP (4 Spuren), eDP14 | |||||
| Signaloberfläche: | Marke | Modell | Betrag | Schraubschnupfen | Schrauben | Zuweisung von Pins |
| I-PEX | 20455-040E-66 | 1 Stück | 0.5 mm | 40 Stifte | ||
| Hintergrundbeleuchtung Eigenschaften: | Typ | Position | Form | Betrag | Leben (Stunden) | Ersatz |
|---|---|---|---|---|---|---|
| WLED | Typ der Randleuchte | 6 Saiten | 12S6P | 15K ((Min.) | - | |
| Benutzeroberfläche: | Position | Typ | WLED-Treiber | |||
| - | In der Signaloberfläche enthalten | Mit LED-Treiber | ||||
| Fahrer Elektriker: | Aktueller Eingang | Spannungseingang | Verbrauch | |||
| 377/390mA (Typ/Max.) | 5.0/12.0/21.0V (Min./Typ./Max.) | 4.52/4.68W (Typ/Max.) | ||||
Die Pixel sind in RGB-Vertikalstreifen angeordnet. Mechanische Details: Aktivfläche 344,678 mm × 215,424 mm × 349,68 mm × 224,42 mm × 4,6 mm × 4,6 mmmit einer Oberflächenbehandlung mit Antiglare, Hartbeschichtung (3H), Reflektion 6,5% (Max.), Nettogewicht 325g (Max.), Formstyp von Slim (PCBA Bent, T≤3,0mm).MNG007DA2-3 kann 500 cd/m2 Bildschirmhelligkeit 12001:1 Transmissiv-Kontrast-Verhältnis, 89/89/89/89 (Typ.) ((CR≥10) (L/R/U/D) Blickwinkel, beste Blickrichtung auf Symmetrie und Reaktionszeit von 9 (Typ.) ((Tr+Td), 3 (Typ.) ((G bis G) ((OD) ms.Graustufen oder die Helligkeit des Subpixels wird mit einem 10-Bit-Graustufensignal für jeden Punkt bestimmt, so dass eine Farbpalette von 1,07B Farben, auch mit Leistung der Farbpalette 100% (sRGB).Dieses Produkt adoptierte 12S6P WLED als Hintergrundbeleuchtungssystem, das als Edge-Licht-Typ platziert wurde und eine Lebensdauer von 15K Stunden hatMNG007DA2-3 nutzt eDP (4 Lanes) als Signal-Eingabe-System, das durch 40 Pins Anschluss mit einer Stromversorgungsspannung von 3,3 V (Typ.) verbunden ist.
