Produktdetails:
|
| Marke: | INNOLUX | Diagonale Größe: | 14,0" |
|---|---|---|---|
| Entschließung: | 1920 ((RGB) × 1200, WUXGA 161PPI | Helle: | 300 cd-/m² |
| Blickwinkel: | 89/89/89/89 (Art.) (CR≥10) | Umwelt: | Betriebstemperatur: 0 ~ 50 °C; Lagertemperatur: -20 ~ 60 °C |
| Grundlegende Informationen: | Markenbezeichnung | Modellbezeichnung | Typ | Modell Alias |
|---|---|---|---|---|

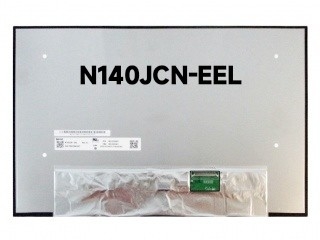

| N140JCN-EEL | a-Si TFT-LCD, LCM | CMN143C | ||
| Höchstratings: | RoHS | Betriebstemperatur | Speichertemperatur | Schwingungsgrad |
| 0 ~ 50 °C | -20 ~ 60 °C |
| Bildschirmgröße: | 14.0" | |||
|---|---|---|---|---|
| Pixelmerkmale: | Anzahl der Pixel | Pixelformat | Punkthöhe (H × V) | Pixel Pitch (H × V) |
| 1920 ((RGB) × 1200, WUXGA | RGB-Streifen | 00,05236 × 0,15708 mm | 0.15708 × 0,15708 mm [161 PPI] | |
| Mechanische Größe: | Anzeigefläche (H × V) | Einheit für die Anlage (H × V) | Gesamtgröße (H × V) | Gesamttiefe |
| 3010,594 × 188,496 mm | - | 306.6×197,8 mm | 2.85/5.1 (Typ/Max.) mm | |
| Ausführliche Merkmale: | Formularform | Das Aspektverhältnis (H:V) | Orientierung | Form-Stil |
| Flachrechteck | 16:10 | Landschaftsart | Schlank (PCBA gebogen, T≤3,0 mm) | |
| Touch-Panel: | Berührungspunkte | Typ der Steuerung und des Signals | Unterstütztes Betriebssystem | Technologie |
| 10 Punkte | mit Steuerung, I2C | Betriebssystem für Windows | Berührung auf der Zelle | |
| Andere Spezifikationen: | Masse | Abdeckung der Platte | Oberflächenbehandlung | |
| 290/310 g (Typ/max.) | - | Antiglare, harte Beschichtung (3H) | ||
| Löcher und Klammern: | Ohne | |||
| Grundlegende Informationen: | Lichtvermögen | Arbeitsmodus | Kontrastverhältnis |
|---|---|---|---|
| 300 cd/m2 (Typ.) | AAS, normalerweise schwarz, übertragbar | 10001 (Typ) (Übertragbar) | |
| Gute Sicht auf | Blickwinkel | Reaktionszeit | |
| Symmetrie | 89/89/89/89 (Typ) | 11/9 (Typ) (Tr/Tf) (ms) | |
| Anzeigefarbe: | Farbtemperatur: | Unterstützungsfarbe | Farbkoordinate |
| 6485K | 16.7M (8-Bit) | X:0.313" Y:0.329 | |
| 1931 Farbspektrum: | NTSC-Verhältnis | sRGB-Abdeckung | Adobe RGB-Abdeckung |
| 47% | 66% | 50% | |
| Abdeckung von DCI-P3 | Abdeckung von Rec.2020 | Anmerkungen | |
| 49% | 35% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Weiße Einheitlichkeit: | 1.25/1.54 (max.) | ||
| Hintergrundlicht Eigenschaften: | Typ | Position | Leben (Stunden) | Betrag | Form | Ersatz |
|---|---|---|---|---|---|---|
| WLED | Typ der Randleuchte | 15K ((Min.) | - | - | - | |
| Benutzeroberfläche: | WLED-Fahrerstaat | Körperlicher Typ | Position der Schnittstelle | |||
| Mit LED-Treiber | In der Signaloberfläche enthalten | - | ||||
| WLED-Fahrer elektrisch: | Eingangsspannung | Eingangsstrom | Stromverbrauch | |||
| 5/12/21V (Min./Typ./Max.) | Die Prüfungen werden in der Regel im Rahmen der Prüfungen durchgeführt. | 2.6W (max.) | ||||
| Signal elektrisch: | Eingangsspannung | Eingangsstrom | Stromverbrauch | |||
|---|---|---|---|---|---|---|
| 3.3V (Typ.) | 273/304mA (Typ/Max.) | 1.0W (max.) | ||||
| Benutzeroberfläche: | Typ des Signals | Körperlicher Typ | Position der Schnittstelle | |||

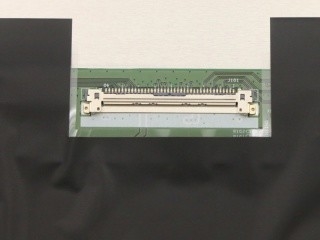

| eDP (2 Spuren), eDP14 | Verbindungsstück | |||||
| Interface-Detail: | Markenbezeichnung | Modellbezeichnung | Betrag | Schrauben | Schraubschnupfen | Pin-Konfiguration |
| STM | MSAK24025P40M | 1 Stück | 40 Stifte | 0.5 mm | ||
Die Pixel sind in RGB-Vertikalstreifen angeordnet. Mechanische Details: Aktivfläche 301,594 mm × 188,496 mm × 306,6 mm × 197,8 mm × 5,1 mmmit einer Oberflächenbehandlung mit Antiglare, Hartbeschichtung (3H), Nettogewicht 290/310g (Typ./Max.), Formstyp Slim (PCBA Bent, T≤3.0mm).N140JCN-EEL kann 300 cd/m2 Anzeigehelligkeit 10001:1 Transmissiv-Kontrastverhältnis, 89/89/89/89 (Typ.) ((CR≥10) (L/R/U/D) Blickwinkel, beste Blickrichtung auf Symmetrie und Reaktionszeit von 11/9 (Typ.) ((Tr/Tf) ms.Graustufen oder die Helligkeit des Subpixels wird mit einem 8-Bit-Graustufensignal für jeden Punkt bestimmt, so dass eine Farbpalette von 16,7M Farben, auch mit Leistung der Farbpalette 45% (NTSC).Dieses Produkt übernahm WLED als sein Hintergrundbeleuchtungssystem, das als Edge-Licht-Typ platziert wurde und eine Lebensdauer von 15K Stunden hatN140JCN-EEL nutzt eDP (2 Lanes) als Signal-Eingabe-Systeme, die durch 40 Pins Anschluss mit einer Stromversorgungsspannung von 3,3 V (Typ.) verbunden.
