Produktdetails:
|
Marke: | B.B.E. | Diagonale Größe: | 12,1“ |
---|---|---|---|
Entschließung: | 1280 (RGB) ×800, WXGA 124PPI | Lichtvermögen: | 500 cd/m2 |
Grundlegende Informationen: | Marke | Modell | Typ | Modell Alias |
---|---|---|---|---|
Dies ist der Fall, wenn die Fahrzeugklasse nicht mehr ausreichend ist. | a-Si TFT-LCD, LCM | - | ||
Zuverlässigkeit: | RoHS | Betriebstemperatur | Speichertemperatur | Schwingungswiderstand |
-20 ~ 70 °C | -30 ~ 80 °C |
Größe des Panels: | 12.1 Zoll | |||
---|---|---|---|---|
Pixelmerkmale: | Entschließung | Pixel-Anordnung | Punktpitch (W × H) | Pixel Pitch (W × H) |
1280 (RGB) × 800, WXGA | RGB-Streifen | 0.068 × 0,204 mm | 0.204 × 0,204 mm [124 PPI] | |
Mechanische Größe: | Aktivfläche (W × H) | Bezelfläche (W × H) | Umrissdimension (W × H) | Umrisstiefe |
261.12 × 163,2 mm | 264.12 × 166,2 mm | 277.7 × 180,6 mm | 80,7±0,5 mm | |
Ausführliche Merkmale: | Formular-Stil | Bildverhältnis | Orientierung | Form-Stil |
Flachrechteck | 16:10 (W: H) | Landschaftsart | ||
Festsetzung: | Seitenbefestigungslöcher (4-M2) auf der linken und rechten Lünette | |||
Weitere Merkmale: | Abdeckung der Platte | Gewicht | Oberfläche | |
- | TBD | Antiglare (Haze 25%) |
Grundlegende Informationen: | Helle | Betriebsmodus | Kontrastverhältnis |
---|---|---|---|
500 cd/m2 (Typ.) | ADS, normalerweise schwarz, übertragbar | 12001 (Typ) (Übertragbar) | |
Blickwinkel (L/R/U/D) | Sichtrichtung | Reaktionsgeschwindigkeit | |
85/85/85/85 (Typ) | Symmetrie | 30 (Typ.) ((Tr+Td) (ms) | |
Anzeigefarbe: | Farbtemperatur | Farbmenge | Weiße Farbe |
6485K | 262K/16.7M (6-Bit / 6-Bit + Hi-FRC) | X:0.313" Y:0.329 | |
1931 Farbspektrum: | NTSC-Verhältnis | sRGB-Abdeckung | Adobe RGB-Abdeckung |
77% | 100% | 78% | |
Abdeckung von DCI-P3 | Abdeckung von Rec.2020 | Anmerkungen | |
80% | 57% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
Lumenzvariation: | 1.25/1.43 (Typ/Max.) |
Signal elektrisch: | Aktueller Eingang | Spannungseingang | Verbrauch | |||
---|---|---|---|---|---|---|
150/180/200mA (Min./Typ/Max.) | 3.3V (Typ.) | 0.5/0.59/0.66W (Min./Typ/Max.) | ||||
Benutzeroberfläche: | Position | Typ | Schnittstelle | |||
Anschluss | LVDS (1 ch, 6/8-Bit) | |||||
Signaloberfläche: | Marke | Modell | Betrag | Schraubschnupfen | Schrauben | Zuweisung von Pins |
HRS | DF19G-20P-1H | 1 Stück | 1.0 mm | 20 Stifte |
Hintergrundbeleuchtung Eigenschaften: | Typ | Position | Form | Betrag | Leben (Stunden) | Ersatz |
---|---|---|---|---|---|---|
WLED | Typ der Randleuchte (Unterseite) | 4 Saiten | 12S4P | 50K ((Min.) | - | |
WLED elektrisch: | Aktueller Eingang | Spannungseingang | Verbrauch | |||
Einheitliche Antriebsströme | 38.4/39.6V (Typ/Max.) | 6.14/6.34W (Typ/max.) | ||||
Benutzeroberfläche: | Position | Typ | WLED-Treiber | |||
- | Anschluss | Mit LED-Treiber | ||||
Interface-Detail | Marke | Modell | Betrag | Schraubschnupfen | Schrauben | Zuweisung von Pins |
STM | MSA24038P6 | 1 Stück | 1.25 mm | 6 Stifte | ||
Fahrer Elektriker: | Aktueller Eingang | Spannungseingang | Verbrauch | |||
620 mA (max.) | 12 ± 1,2 V | 7.45 W (max.) |

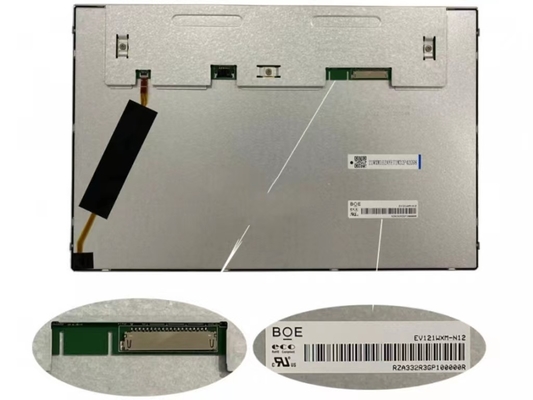

Die Pixel sind in RGB-Vertikalstreifen angeordnet. Mechanische Details: Aktivfläche 261,12 × 163,2 × H, Konturgröße 277,7 × 180,6 × H, Sichtfläche 264.12 ((W) × 166.2(H) mm, mit Oberflächenbehandlung mit Antiglare (Haze 25%), Nettogewicht von TBD. Als ADS, normalerweise schwarz, übertragbares LCM-Produkt kann EV121WXM-N12 eine Bildschirmhelligkeit von 500 cd/m2 1200:1 Transmissionskontrastverhältnis, 85/85/85/85 (Typ.) ((CR≥10) (L/R/U/D) Blickwinkel, beste Blickrichtung auf Symmetrie und Reaktionszeit von 30 (Typ.) ((Tr+Td) ms.Die Graustufe oder die Helligkeit des Unterpixels wird mit einem 6-Bit / 6-Bit + Hi-FRC Graustufensignal für jeden Punkt bestimmt, so dass eine Farbpalette von 262K/16.7M Farben, auch mit Leistung der Farbpalette 100% (sRGB).Dieses Produkt adoptierte 12S4P WLED als Hintergrundbeleuchtungssystem, das als Edge-Lichttyp (Unterseite) platziert wurde und eine Lebensdauer von 50K Stunden hatEV121WXM-N12 nutzt LVDS (1 ch, 6/8-Bit) als Signal-Eingabe-System, das durch 20 Pins Anschluss mit einer Stromversorgungsspannung von 3,3 V (Typ.
