Produktdetails:
|
| Marke: | SAMSUNG | Diagonale Größe: | 15.6" |
|---|---|---|---|
| Entschließung: | 1366 ((RGB) × 768, WXGA 100PPI | Lichtvermögen: | 220 cd/m2 |
| Blickwinkel: | 45/45/15/30 (Typ) | Max. Bewertungen: | Speichertemperatur: -20 ~ 60 °C Betriebstemperatur: 0 ~ 50 °C |
| Grundlegende Informationen: | Marke | Modell 16 Kompatibel | Typ | Modell Alias |
|---|---|---|---|---|
| Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. | a-Si TFT-LCD, LCM | SEC324A | ||
| Zuverlässigkeit: | RoHS | Betriebstemperatur | Speichertemperatur | Schwingungswiderstand |
| 0 ~ 50 °C | -20 ~ 60 °C |
| Größe des Panels: | 15.6 Zoll | |||
|---|---|---|---|---|
| Pixelmerkmale: | Entschließung | Pixel-Anordnung | Punktpitch (W × H) | Pixel Pitch (W × H) |
| 1366 ((RGB) × 768, WXGA | RGB-Streifen | 0.084 × 0,252 mm | 0.252 × 0,252 mm [100 PPI] | |
| Mechanische Größe: | Aktivfläche (W × H) | Bezelfläche (W × H) | Umrissdimension (W × H) | Umrisstiefe |
| 344.232 × 193.536 mm | 348.8 × 197 mm | 359.3 × 209,5 mm | 5.1/5.5 (Typ/Max.) mm | |
| Ausführliche Merkmale: | Formular-Stil | Bildverhältnis | Orientierung | Form-Stil |
| Flachrechteck | 16:9 (W: H) | Landschaftsart | Einheitliche Prüfungen für die Verwendung von PCBA | |
| Festsetzung: | Seitliche Befestigungslöcher (8-M2) auf der linken, rechten Lünette | |||
| Weitere Merkmale: | Abdeckung der Platte | Gewicht | Oberfläche | |
| - | 450 g (max.) | Glanz (Haze 0%), harte Beschichtung (3H) | ||
| Grundlegende Informationen: | Helle | Betriebsmodus | Kontrastverhältnis |
|---|---|---|---|
| 220 cd/m2 (Typ.) | TN, normalerweise weiß, übertragbar | 4001 (Typ) (Übertragbar) | |
| Blickwinkel (L/R/U/D) | Sichtrichtung | Reaktionsgeschwindigkeit | |
| 45/45/15/30 (Typ) | Um 6 Uhr. | 16 (Typ.) ((Tr+Td) (ms) | |
| Anzeigefarbe: | Farbtemperatur | Farbmenge | Weiße Farbe |
| 6485K | 262K (6-Bit) | X:0.313" Y:0.329 | |
| 1931 Farbspektrum: | NTSC-Verhältnis | sRGB-Abdeckung | Adobe RGB-Abdeckung |
| 60% | 79% | 62% | |
| Abdeckung von DCI-P3 | Abdeckung von Rec.2020 | Anmerkungen | |
| 62% | 45% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Lumenzvariation: | 1.70 (max. 13 Punkte) | ||
| Signal elektrisch: | Aktueller Eingang | Spannungseingang | Verbrauch | |||
|---|---|---|---|---|---|---|
| 240/264mA (Typ/Max.) | 3.3V (Typ.) | 0.79W (Typ.) | ||||
| Benutzeroberfläche: | Position | Typ | Schnittstelle | |||
| Anschluss | LVDS (1 Ch, 6 Bit) | |||||
| Signaloberfläche: | Marke | Modell | Betrag | Schraubschnupfen | Schrauben | Zuweisung von Pins |
| I-PEX | 20455-040E-12 | 1 Stück | 0.5 mm | 40 Stifte | LVDS-40P1C6B-040B | |
| Hintergrundbeleuchtung Eigenschaften: | Typ | Position | Form | Betrag | Leben (Stunden) | Ersatz |
|---|---|---|---|---|---|---|
| WLED | Typ der Randleuchte | 1 Zeichenfolge | 4S1P | 10K ((Min.) | - | |
| WLED elektrisch: | Aktueller Eingang | Spannungseingang | Verbrauch | |||
| 115 mA (Typ.) | 26.4V (Typ.) | |||||
| Benutzeroberfläche: | Position | Typ | WLED-Treiber | |||
| - | In der Signaloberfläche enthalten | Mit LED-Treiber | ||||
| Fahrer Elektriker: | Aktueller Eingang | Spannungseingang | Verbrauch | |||
| - | 6.0/12.0/24.0V (Min./Typ./Max.) | 3.9W (max.) | ||||

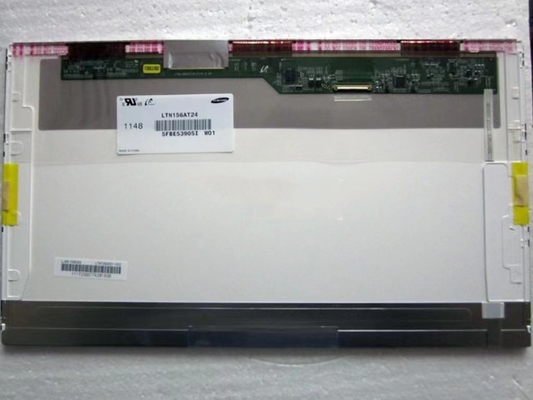

Die Pixel sind in RGB-Vertikalstreifen angeordnet. Mechanische Details sind 344.232 mm, die Konturgröße 359.3 mm, die Sichtfläche 348 mm.8 ((W) × 197.0(H) mm, mit Oberflächenbehandlung aus Glare (Haze 0%), Harter Beschichtung (3H), Nettogewicht 450g (Max.), Formstyp von Wedge (PCBA Bent, T≥5.2mm).LTN156AT24-W01 kann 220 cd/m2 Anzeigehelligkeit 4001:1 Transmissionskontrastverhältnis, 45/45/15/30 (Typ.) (CR≥10) (L/R/U/D) Blickwinkel, beste Blickrichtung um 6 Uhr und Reaktionszeit von 16 (Typ.) (Tr+Td) ms.Graustufen oder die Helligkeit des Subpixels wird mit einem 6-Bit-Graustufensignal für jeden Punkt bestimmt, so dass eine Palette von 262K Farben, auch mit Leistung der Farbpalette 60% (NTSC).Dieses Produkt hat 4S1P WLED als Hintergrundbeleuchtungssystem angenommen, das als Edge-Licht-Typ platziert wurde und eine Lebensdauer von 10K Stunden hatLTN156AT24-W01 verwendet LVDS (1 ch, 6-bit) als sein Signal-Eingabe-System, das durch 40 Pins Anschluss mit einer Stromversorgungsspannung von 3,3 V (Typ.) verbunden ist.
